4 fluitfrezen met platte kop

Verwerkte materialen	Gietijzer Nodulair gietijzer		Koolstofstaal, gelegeerd staal ~750N/mm²		Koolstofstaal, gelegeerd staal ~30 HRC		Voorgehard staal, gehard en getemperd staal ~40 HRC		Roestvrij staal		Voorgehard staal, gehard en getemperd staal ~50 HRC
Diameter (mm)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)	Rotatiesnelheid (min -1 )	Voersnelheid (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

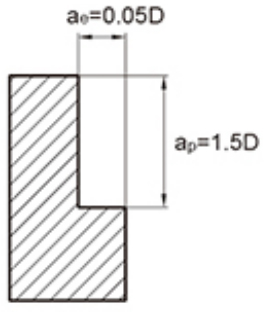

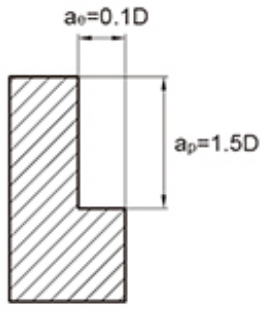

Maximale zaagdiepte
									Gereedschapsdiameter	Zaagdiepte ap
									∅1	0,15D
									∅3	0,3D

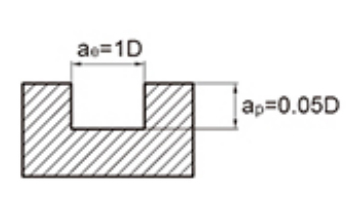

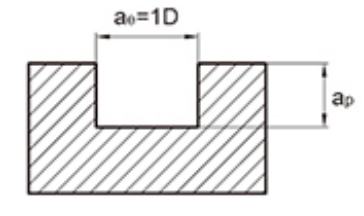

In bovenstaande tabel zijn de standaardwaarden voor zijfrezen weergegeven. Bij het frezen van groeven met het gereedschap moet de snelheid 50%~70% van de bovenstaande tabel zijn, en de voedingssnelheid moet 40%~60% zijn als standaardwaarde.
2. Gebruik uiterst nauwkeurige werktuigmachines en gereedschapshouders.
3. Gebruik luchtkoeling of snijvloeistof die minder snel rook produceert.
4. Het wordt aanbevolen om sequentieel frezen te gebruiken voor zijfrezen.
Wanneer de stijfheid van de werktuigmachine en de installatie van het werkstuk slecht is, kunnen trillingen en abnormaal geluid optreden. In dit geval moeten de snelheid en voedingssnelheid in de bovenstaande tabel jaar na jaar worden verlaagd.
6. Minimaliseer de uitsteeklengte van het gereedschap zoveel mogelijk zonder interferentie.

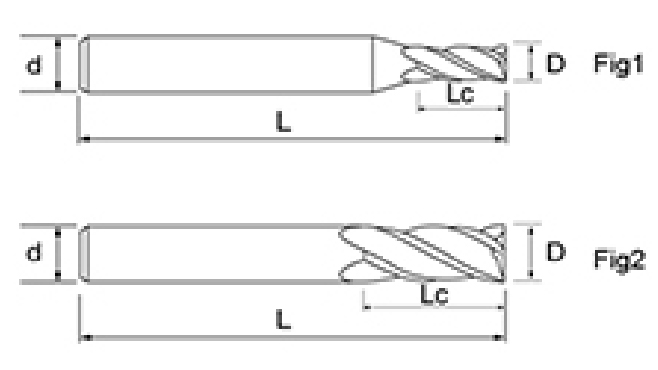

De NNC-4T 4-snijderfrees met platte kop heeft een verscheidenheid aan diameters van 1 mm tot 20 mm, en kan worden gecombineerd met verschillende bladlengtes en totale lengtes, waardoor verwerkers deze flexibel kunnen gebruiken in verschillende scenario's, zoals smalle ruimtes of grote snijoppervlakken. Door verschillende maatoplossingen te combineren, kan een goed evenwicht worden bereikt tussen verwerkingsefficiëntie en oppervlakteafwerking, geschikt voor uiteenlopende productiebehoeften.

Het heeft een ontwerp met vier fluiten en een platte kop met een spiraalhoek van 35°. De hellingshoek en de rughoek van het gereedschap zijn zorgvuldig geoptimaliseerd om de snijweerstand effectief te verminderen. Het heeft een breder scala aan algemene prestaties, een uniforme verdeling van de snijkanten en kan tijdens het snijden minder trillingen en een soepelere spaanverwijdering handhaven, terwijl het toch stabiele snijprestaties garandeert tijdens verwerking op hoge snelheid.

Wat de productie betreft, maken de NNC-4T-fluitfrezen met platte kop gebruik van uiterst nauwkeurige CNC-slijptechnologie om scherpe randen en strikt gecontroleerde maattoleranties te garanderen. De oppervlaktecoating maakt gebruik van de nieuwste chroom-aluminiumcomposietcoating, die een uitstekende hardheid bij hoge temperaturen en oxidatiestabiliteit heeft, waardoor de standtijd wordt verlengd en de kwaliteit van het bewerkte oppervlak wordt verbeterd.

Deze frees is geschikt voor het bewerken van een verscheidenheid aan materialen zoals koolstofstaal, gelegeerd staal, vormstaal, roestvrij staal en gietijzer, vooral voor werkstukken met een hardheid van maximaal 45HRC.
