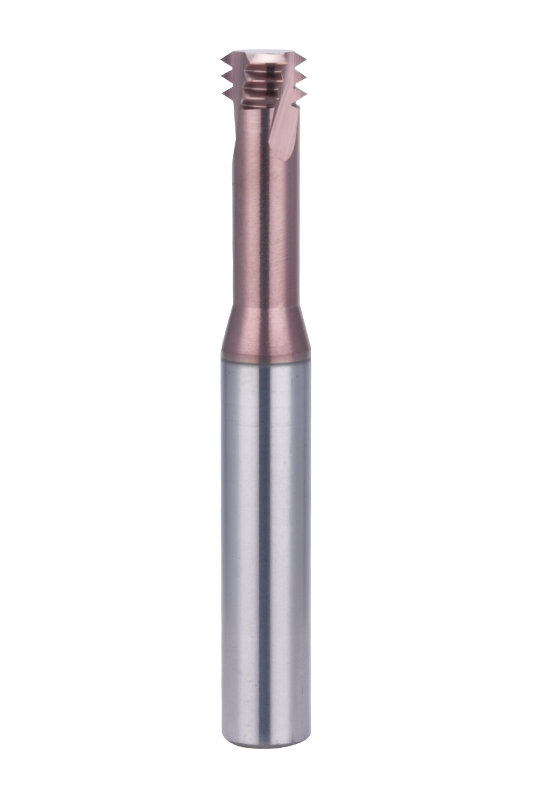

Metrische schroefdraad: In overeenstemming met ISO-normen bedraagt de schroefdraadhoek 60°.
Ontwerp met drie tanden: er zijn drie snijkanten op het gereedschap, die meerdere draden tegelijkertijd kunnen verwerken om de verwerkingsefficiëntie te verbeteren.
Aanbevolen verwerkingshardheid: HRC≤45°

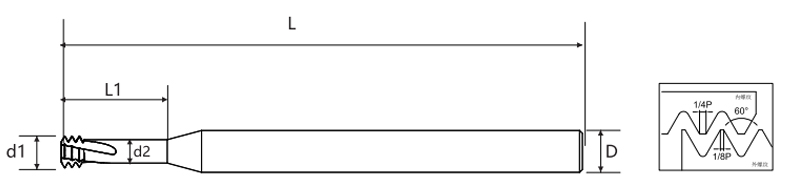

| Standplaats | Grove tanden UNC | Fijne tanden UNF | Bladdiameter d1 | Vermijdingsdiameter d2 | Effectieve bladlengte L1 | Diameter handvat D | Totale lengte L | Aantal messen | Diameter onderste gat |
| 0.25 | M1*P0,25 | 0.7 | 0.375 | 2.8 | 4 | 50 | 3 | 0.75 | |
| 0.25 | M1.2*P0.25 | 0.9 | 0.575 | 3 | 4 | 50 | 3 | 0.95 | |
| 0.3 | M1.4*P0.3 | 1.05 | 0.66 | 3.2 | 4 | 50 | 3 | 1.1 | |
| 0.35 | M1.6*P0.35 | 1.2 | 0.745 | 4 | 4 | 50 | 3 | 1.25 | |
| 0.35 | M1.8*P0.35 | 1.41 | 0.955 | 4.1 | 4 | 50 | 3 | 1.45 | |
| 0.4 | M2*P0,4 | 1.S4 | 1.02 | 4.4 | 4 | 50 | 3 | 1.6 | |
| 0.45 | M2,5*P0,45 | 1.96 | 1.375 | 5.3 | 4 | 50 | 3 | 2.1 | |
| 0.5 | M3*P0,5 | M3,5*P0,5 | 2.4 | 1.75 | 6.4 | 4 | 50 | 3 | 2.5 |
| 0.5 | M4-M6*P0,5 | 3 | 2.35 | 8.6 | 4 | 50 | 3 | 3.5 | |
| 0.5 | M6-M10*P0,5 | 4.8 | 4.15 | 13 | 6 | 50 | 3 | 5.5 | |
| 0.5 | M10-M16*P0,5 | 8 | 7.35 | 21.8 | 8 | 60 | 3 | 9.5 | |
| 0.6 | M3,5*P0,6 | 2.75 | 1.97 | 7.4 | 4 | 50 | 3 | 2.9 | |
| 0.7 | M4*P0,7 | 3.15 | 2.24 | 8.6 | 4 | 50 | 3 | 3.3 | |
| 0.75 | M4,5*P0,75 | 3.5 | 2.525 | 9.5 | 4 | 50 | 3 | 3.8 | |
| 0.75 | M6*P0,75 | 4.8 | 3.825 | 13 | 6 | 50 | 3 | 5.3 | |
| 0.75 | M8*P0,75 | 6 | 5.025 | 16 | 6 | 50 | 3 | 7.3 | |
| 0.75 | M10*P0,75 | 8 | 7.025 | 21.8 | 8 | 60 | 3 | 9.3 | |
| 0.8 | M5*P0.8 | 4 | 2.96 | 12 | 4 | 50 | 3 | 4.2 | |
| 1 | M6*P1 | 4.8 | 3.5 | 13 | 6 | 50 | 3 | 5 | |
| 1 | M8*P1 | 6 | 4.7 | 16 | 6 | 50 | 3 | 7 | |
| 1 | M10*P1 | 8 | 6.7 | 21.8 | 8 | 60 | 3 | 9 | |
| 1 | M12*P1 | 10 | 8.7 | 25 | 10 | 75 | 4 | 11 | |
| 1 | M14*P1 | 10 | 8.7 | 28 | 10 | 75 | 4 | 13 | |
| 1 | M16*P1 | 12 | 10.7 | 30 | 12 | 75 | 4 | 15 | |
| 1 | M20-M40*P1 | 15.8 | 14.5 | 40 | 16 | 90 | 4 | 19 | |
| 1.25 | M8*P1.25 | 6 | 4.375 | 16 | 6 | 50 | 3 | 6.8 | |
| 1.25 | M8*P1.25 | 6.5 | 4.87 | 20 | 8 | 60 | 3 | 6.8 | |
| 1.25 | M10*P1.25 | 8 | 6.375 | 21.8 | 8 | 60 | 3 | 8.8 | |
| 1.25 | M12*P1.25 | 10 | 8.375 | 25 | 10 | 75 | 4 | 10.8 | |
| 1.25 | M14*P1.25 | 10 | 8.375 | 28 | 10 | 75 | 4 | 12.8 | |
| 1.25 | M16-M40*P1.25 | 12 | 10.375 | 30 | 12 | 75 | 4 | 14.8 | |
| 1.5 | M10*P1.5 | 8 | 6.05 | 21.8 | 8 | 60 | 3 | 8.5 | |
| 1.5 | M10*P1.5 | 8.2 | 6.25 | 21.8 | 10 | 75 | 4 | 8.5 | |
| 1.5 | M12*P1,5 | 10 | 8.05 | 25 | 10 | 75 | 4 | 10.6 | |
| 1.5 | M14*P1,5 | 12 | 10.05 | 28 | 12 | 75 | 4 | 12.6 | |
| 1.5 | M16*P1,5 | 12 | 10.05 | 30 | 12 | 75 | 4 | 14.6 | |
| 1.5 | M20-M40*P1.5 | 15.8 | 13.85 | 40 | 16 | 90 | 4 | 18.6 | |
| 1.75 | M12*P1,75 | 10 | 7.725 | 25 | 10 | 75 | 4 | 10.3 | |
| 2 | M14*P2 | 10 | 7.4 | 25 | 10 | 75 | 4 | 12.1 | |
| 2 | M14*P2 | 11.6 | 9 | 29 | 12 | 74 | 4 | 12.1 | |
| 2 | M16*P2 | 12 | 9.4 | 27 | 12 | 75 | 4 | 14.1 | |
| 2 | M16*P2 | 13.6 | 11 | 50 | 14 | 100 | 4 | 14.1 | |
| 2 | M20-M40*P2 | 15.8 | 13.2 | 40 | 16 | 90 | 4 | 18.1 | |
| 2.5 | M18-M20*P2.5 | 14 | 10.75 | 40 | 14 | 90 | 4 | 15.5 | |
| M20*P2.5 | 16 | 12.75 | 61 | 16 | 100 | 4 | 17.6 | ||
| 3 | M24*P3.0 | 16 | 12.1 | 45 | 16 | 90 | 4 | 21.2 | |
| 3.5 | M30*P3.5 | 16 | 11.45 | 48 | 16 | 90 | 4 | 26.5 |
Deze draadfrees met drie tanden voldoet aan de ISO-norm voor metrische schroefdraad en heeft een draadhoek van 60° voor uiterst nauwkeurig draadsnijden. Het snijontwerp met drie tanden maakt het gelijktijdig snijden van meerdere draadlijnen mogelijk, waardoor de bewerkingsefficiëntie wordt verbeterd en de snijbelasting wordt verminderd. De frees is verkrijgbaar in twee primaire maten: 3 keer de diameter en 4 keer de diameter, met meerdere standaardopties voor diameter en schroefdraad om aan verschillende bewerkingsvereisten te voldoen.
Het is geschikt voor materialen met een hardheid tot HRC 45°, inclusief koolstofstaal, roestvrij staal, aluminiumlegeringen en koperlegeringen. Het geoptimaliseerde spaankamerontwerp verbetert de snijstabiliteit, minimaliseert de snijweerstand en zorgt voor een hoge draadsnijnauwkeurigheid en oppervlaktekwaliteit. De langere optie met een diameter van 4x is ideaal voor het bewerken van diepe schroefdraadgaten, terwijl de optie met een diameter van 3x een uitgebalanceerde oplossing biedt voor algemene draadsnijtoepassingen.
Ondernemingsvestiging
Medewerkers
Changzhou Maton Tools Co.,Ltd. is located in the economically developed Yangtze River Delta region.The factory is located in XixiashuHigh-tech Development Zone,a well-known tool town in China. We are 60° metrische draadfrees met drie tanden Suppliers.
Magotantools take the ISO9001 quality system as the standard,under the guidanceof the business philosophy of"zero defect in products"and"zero distance in service",based on the spirit of"integrity","unity"and"exploita- tion",and follow a fair and just company style for management.Product production adopts five-axisand six-axis CNC grinding and machining centers from Germany,Switzerland,Japan,etc.,and is equipped with high-precision testing equipment such as Germany,Japan,and China,so as to meet the needs of production with high quality and quantity.
The company continuously develops various high-performance CNC tools, and has won various national awards. Professional 60° metrische draadfrees met drie tanden Factory. More than 10 patents,the company's products are mainly used in the defense industry, aerospace industry,automotive industry,electronic products and molds and other fields.
The company's various products are recognized and favored by well-known domestic companies.With infinite technology,infinite creation,and pursuit of excellence,Magotan tools will write future prosperity and dreams with more extraordinary confidence and high-quality quality.
Wij zullen u op werkdagen binnen 12 uur na ontvangst van de aanvraag antwoorden.
Wij zijn fabrikanten, wij produceren en verkopen onszelf.
We mainly produce tungsten steel milling cutters, drill bits and other hard alloy tools. Professional 60° metrische draadfrees met drie tanden Suppliers.
Onze producten bestrijken vrijwel de gehele matrijsindustrie, defensie-industrie, lucht- en ruimtevaartindustrie, auto-industrie, elektronische producten en andere gebieden.
Yes, our main focus is on customized products. We develop and produce products based on the drawings or samples provided by customers. Custom 60° metrische draadfrees met drie tanden.
We have over 30 units of WALTER from Germany, Makino from Japan, ROLLMATIC from Switzerland, and TTB from Switzerland, with an annual output value of 80 million RMB. We are 60° metrische draadfrees met drie tanden Factory
Ten eerste voeren wij na elk proces de bijbehorende inspecties uit. Voor het eindproduct voeren we een 100% volledige inspectie uit volgens de eisen van de klant en internationale normen;
Vervolgens beschikken we over de geavanceerde en complete eersteklas testapparatuur in de industrie, zoals spectrale analysatoren, metallografische microscopen, enz., die de stabiliteit en consistentie van snijgereedschappen kunnen garanderen, terwijl ze voldoen aan de hoge precisie-testvereisten van klanten voor snijgereedschappen.
Bij het maken van een offerte bevestigen wij samen met u de transactiemethode, FOB, CIF, CNF of andere opties. Bij bulkproductie doen wij doorgaans eerst een aanbetaling van 30% en vervolgens betalen wij het resterende saldo op vertoon van de vrachtbrief. We gebruiken meestal T/T als betaalmethode, maar L/C is ook acceptabel.
We are 60° metrische draadfrees met drie tanden Suppliers in China. Our Footprints Are Around The World, We provide quality products and services to customers from all over the world.
