American Unified Thread (UN): Voldoet aan de ANSI/ASME B1.1-norm, draadhoek is 60°.
Volledig schroefdraadontwerp: de snijkant van het gereedschap bedekt het gehele schroefdraadprofiel en de schroefdraadverwerking kan in één keer worden voltooid.
Aanbevolen verwerkingshardheid: HRC≤40°

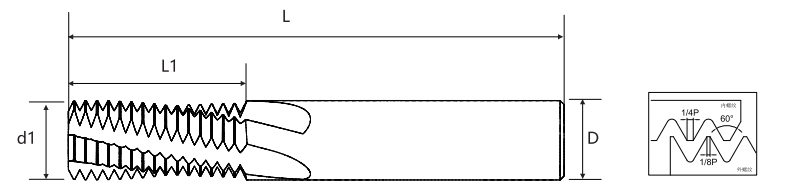

| Standplaats | Grove tanden UNC | Fijne tanden UNF | Ultrafijne tanden UNEF | Bladdiameter d1 | Effectieve bladlengte L1 | Diameter handvat D | Totale lengte L | Aantal messen | Diameter onderste gat |
| 36 |
| Nr.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| Nr.10-32 | Nr.12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| Nr.12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 9/16", 1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | NR.12-24 | 5/16",3/8"-24 | 9/16", 1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 9/16", 1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16", 1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16", 1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4", 1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4", 1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4", 1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4", 1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4", 1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16", 5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16", 5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |
De 60°UN ANSI/ASME B1.1 standaard volledig getande draadfrees presteert beter dan conventionele tapprocessen bij het bewerken van diepe gaten, blinde gaten en harde materialen. Het vermindert effectief de snijbelasting, minimaliseert het risico op gereedschapsbreuk en verlengt de levensduur van het gereedschap. Door de juiste gereedschapsspecificaties te selecteren, kunnen gebruikers een balans bereiken tussen hoogefficiënte bewerking en fijne draadkwaliteit, waarbij wordt voldaan aan diverse industriële toepassingsvereisten.
Dit product is ontworpen volgens de ANSI/ASME B1.1-norm, met een draadhoek van 60° en een snijrand met volledige tanden die het gehele draadprofiel bedekt. Het zorgt voor hoge nauwkeurigheid en consistentie bij het bewerken van schroefdraad en ondersteunt verschillende Unified Thread Standards (UNC, UNF, UNEF) voor zowel inwendig als uitwendig draadfrezen. Het is met name geschikt voor bewerkingstoepassingen die een hoge nauwkeurigheid en betrouwbaarheid vereisen.
De snijder is compatibel met een breed scala aan materialen, waaronder koolstofstaal, gelegeerd staal, roestvrij staal, aluminiumlegeringen, koperlegeringen en sommige technische kunststoffen. De flexibele parameterconfiguraties, zoals verschillende freesdiameters (d1), schachtdiameters (D), totale lengtes (L) en draadspecificaties, maken aanpassing aan verschillende werkstukken en bewerkingsbehoeften mogelijk. Het wordt aanbevolen voor materialen met een hardheid tot HRC 40° om een optimale standtijd en snijprestaties te garanderen.
