American Unified Thread (UN): Voldoet aan de ANSI/ASME B1.1-norm, draadhoek is 60°.
Ontwerp met drie tanden: er zijn drie snijkanten op het gereedschap, die meerdere draden tegelijkertijd kunnen verwerken om de verwerkingsefficiëntie te verbeteren.
Aanbevolen verwerkingshardheid: HRC≤45°

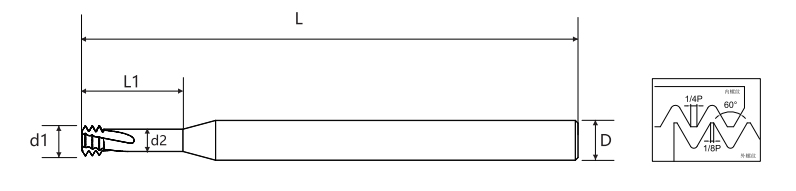

| Standplaats | Grove tanden UNC | Fijne tanden UNF | Bladdiameter d1 | Vermijdingsdiameter d2 | Effectieve bladlengte L1 | Diameter handvat D | Totale lengte L | Aantal messen | Diameter onderste gat |
| 80 | Nr.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | Nr.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | Nr.1-64 | Nr.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | Nr.2-56 | Nr.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | Nr.3-48 | Nr.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | Nr.4, nr.5-40 | Nr.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | Nr.5-40 | Nr.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | Nr.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | Nr.6, nr.8-32 | Nr.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | Nr.8-32 | Nr.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | Nr.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | Nr.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

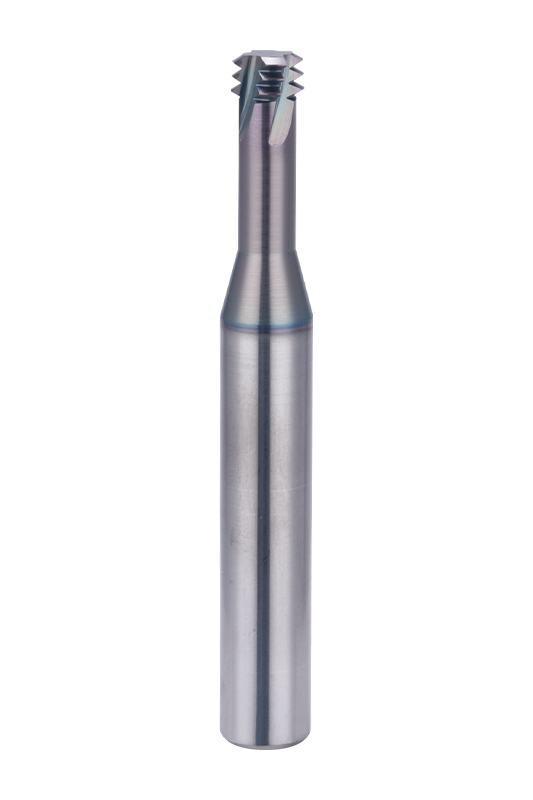

60°UN ANSI/ASME B1.1 Draadfrees met standaard tand volgt de ANSI/ASME B1.1-standaard voor Unified National (UN) schroefdraad, waardoor een nauwkeurige schroefdraadgeometrie wordt gegarandeerd met een schroefdraadhoek van 60°. Het snijontwerp met drie tanden maakt gelijktijdige verwerking van meerdere draadpaden mogelijk, waardoor de bewerkingsefficiëntie wordt verbeterd en de snijbelasting wordt verminderd, waardoor het bijzonder geschikt is voor draadproductie met hoge precisie.
De snijder is compatibel met een breed scala aan materialen, waaronder koolstofstaal, gelegeerd staal, roestvrij staal, gietijzer, aluminiumlegeringen, koperlegeringen en andere non-ferrometalen. Met een optimaal prestatiebereik voor materialen tot HRC≤45°, handhaaft het stabiele snijprestaties en een langere standtijd, waardoor een hoge nauwkeurigheid en consistentie bij het bewerken van schroefdraad wordt gegarandeerd.
Er is een flexibel scala aan specificaties beschikbaar, met afmetingen van nr. 0-80 tot 7/16"-14, met verschillende snijdiameters en effectieve snijlengtes om tegemoet te komen aan verschillende draaddieptes en bewerkingsvereisten. De zorgvuldig ontworpen spiraalhoek minimaliseert de snijweerstand en gereedschapslijtage, waardoor deze frees een uitstekende keuze is voor zowel massaproductie als bewerkingstoepassingen met hoge precisie.
